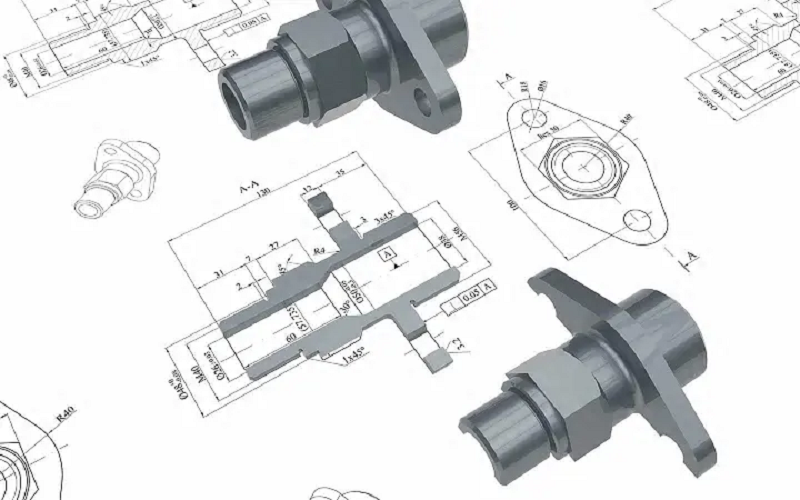

SOLIDWORKS是一個強大的3D設計軟件，以其卓越的三維建模功能而聞名。然而，它在2D設計方面同樣毫不遜色。SOLIDWORKS提供了豐富的2D繪圖和標注工具，使工程師能夠精確地創建和修改二維圖紙，從而確保每一個設計細節都能完美呈現?；趨?shù)的統一，SOLIDWORKS可以做到3D模型轉換2D圖紙的無縫銜接。

在下面，我梳理了SW的15項2D設計優勢：

清晰簡潔的尺寸：使用清晰簡潔的尺寸標注方法。采用尺寸和公差標準（例如 ASME Y14.5）來確保一致性。

適當?shù)谋壤?/span>：為繪圖選擇合適的比例。確保尺寸易于閱讀，無需過度縮放。

標題欄：包含提供必要信息的標題欄，例如零件名稱、圖紙編號、修訂、日期和設計者備注。標題欄應井然有序且位置醒目。

零件視圖：使用標準正交投影（正面、頂部、右側）從多個角度表示零件。確保視圖正確對齊，并且隱藏線適當顯示。

一致的線條樣式：對圖形中的各種元素使用一致的線條樣式。實線通常表示可見的邊緣，隱藏線表示不可見的特征，中心線表示軸或?qū)ΨQ性。

符號的使用：使用標準符號來表示孔、螺紋和表面光潔度等特征。在圖例中或圖紙上清楚地定義這些符號。

注釋和注解：添加注釋和注解以傳達重要信息，例如材料規格、表面光潔度和關鍵公差。使用標注來引用特定特征。

物料清單 (BOM)：SOLIDWORKS可以提供一份組織良好的物料清單 (BOM)，其中列出所有組件及其數量。易于理解并與零件視圖相關聯。

簡化視圖：必要時使用剖面視圖和詳細視圖來提供有關復雜特征或內部結構的附加信息。

邏輯布局：以邏輯的方式組織圖紙布局，其中視圖、尺寸和注釋的放置方式可以引導工程師的視線自然地瀏覽圖紙。

尺寸放置：將尺寸放置在易于閱讀且不會影響圖紙清晰度的位置。適當使用延長線和引線。

標準文本和字體：使用標準文本字體和大小進行注釋和說明。確保文本清晰易懂。

幾何精度：確保零件的幾何表示準確且與預期設計相符。檢查 2D 圖紙和 3D 模型之間的一致性。

修訂控制：實施清晰的修訂控制系統，以跟蹤圖紙隨時間的變化。突出顯示修訂區域并提供修訂歷史記錄。

符合標準：遵循行業特定的標準和慣例進行繪圖創建，例如，遵循 ASME Y14.5 進行尺寸標注和公差標注。

3D模型轉2D圖紙，三步解決！

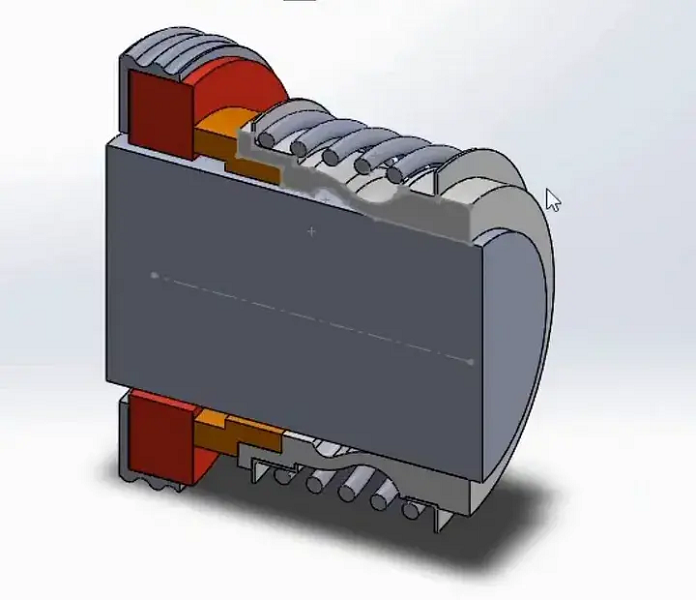

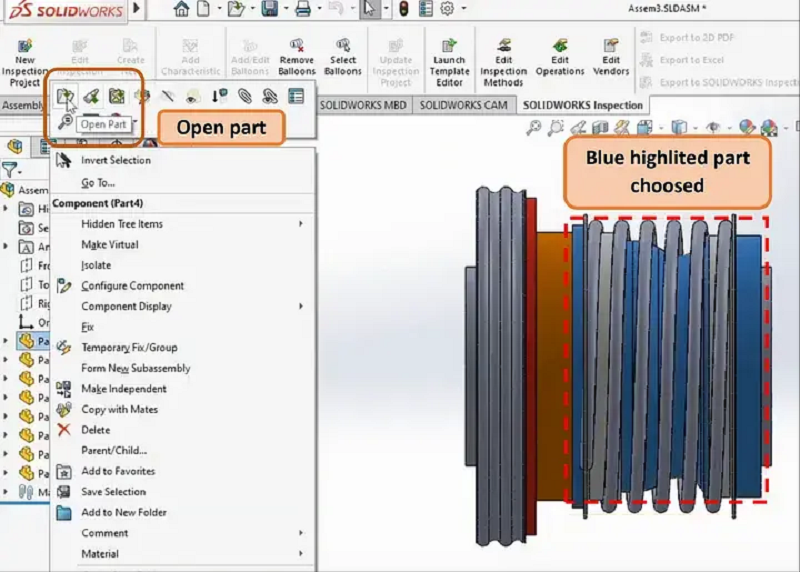

我們以這個裝配體為例子講解一下怎么在SOLIDWORKS如何將3D模型轉換為2D圖紙，首先我們?cè)赟OLIDWORKS里打開這個裝配體。選中我們需要編輯的部分（藍色的螺紋部分）

第2步，新建一個2D工程圖，具體操作步驟：文件→新建→選擇工程圖模板→確定，進入2D工程圖頁面。

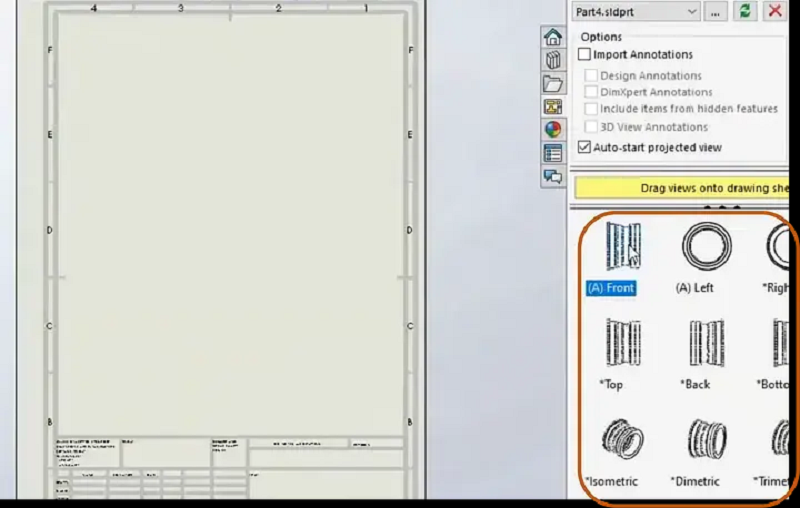

第3步，在工程圖中插入3D模型零件，具體操作步驟：模型視圖→選擇要插入的零件或裝配體→右箭頭（下一步）。然后設置視圖方向、顯示樣式、比例等參數。也可根據需要，添加投影視圖、輔助視圖、移除的剖面、局部視圖、相對視圖、斷開的剖視圖、剪裁視圖等。
