SOLIDWORKS鈑金案例實操——控制導入特征的“彎曲半徑”
本次將對SOLIDWORKS鈑金進行案例實操講解,讓工程師了解如何讓控制已處于折疊狀態的導入實體的“彎曲半徑”
特征工作:

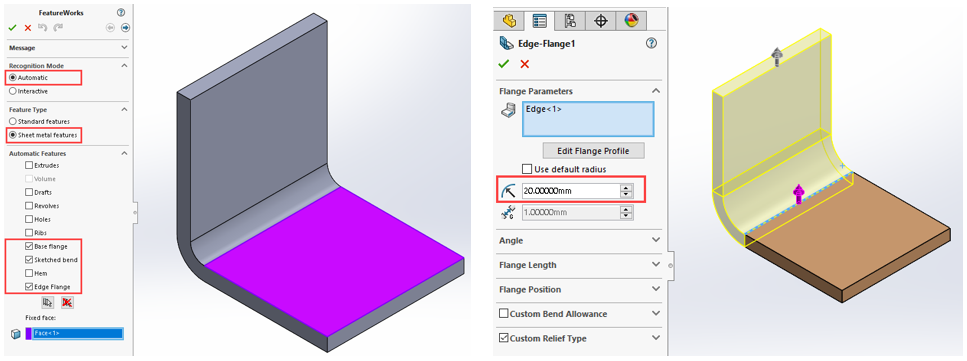

特征工作:選擇“自動”識別模式和相關鈑金特征,將導入的實體轉換為鈑金零件(參考左圖)。
識別特征后,編輯“Edge-Flange1”并觀察“Bend Radius”選項可用于控制折疊狀態下零件的彎曲(參考右圖)。
轉換為鈑金:

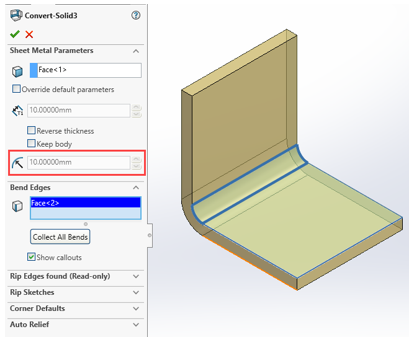

如果直接在導入的零件上使用此命令,“彎曲半徑”選項將默認顯示為灰色不可編輯狀態(如下圖所示)。即使啟用“覆蓋默認參數”并嘗試修改彎曲半徑值,它也會重置為其原始值。
要使用“轉換為鈑金”命令以可編輯格式獲取導入特征的折彎半徑,請參閱以下步驟:
刪除折彎:

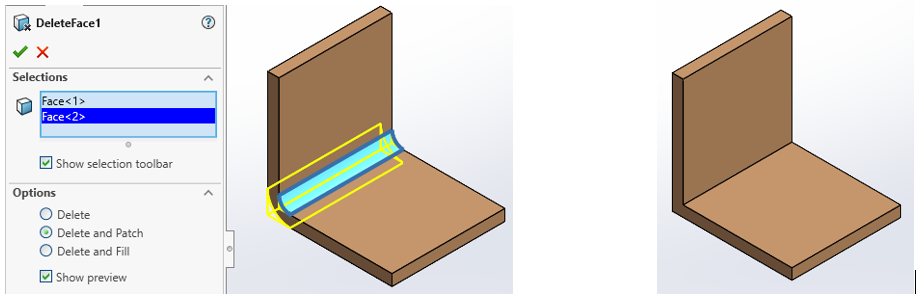

使用“刪除面”命令刪除導入特征的折彎部分。
轉換為鈑金:
現在使用此命令,選擇代表折彎的固定面和邊。觀察“彎曲半徑”選項將可用,并且還允許根據需要修改彎曲半徑值。
