SOLIDWORKS快捷鍵的操作

特別注意：SOLIDWORKS的快捷鍵要在我們英文狀態下才能進行操作

首先選擇一個基準面進入一個草繪狀態（第一個進入的基準面它會自動正視我們，而后進入的基準面都需要手動正視自己）

快捷鍵 : S

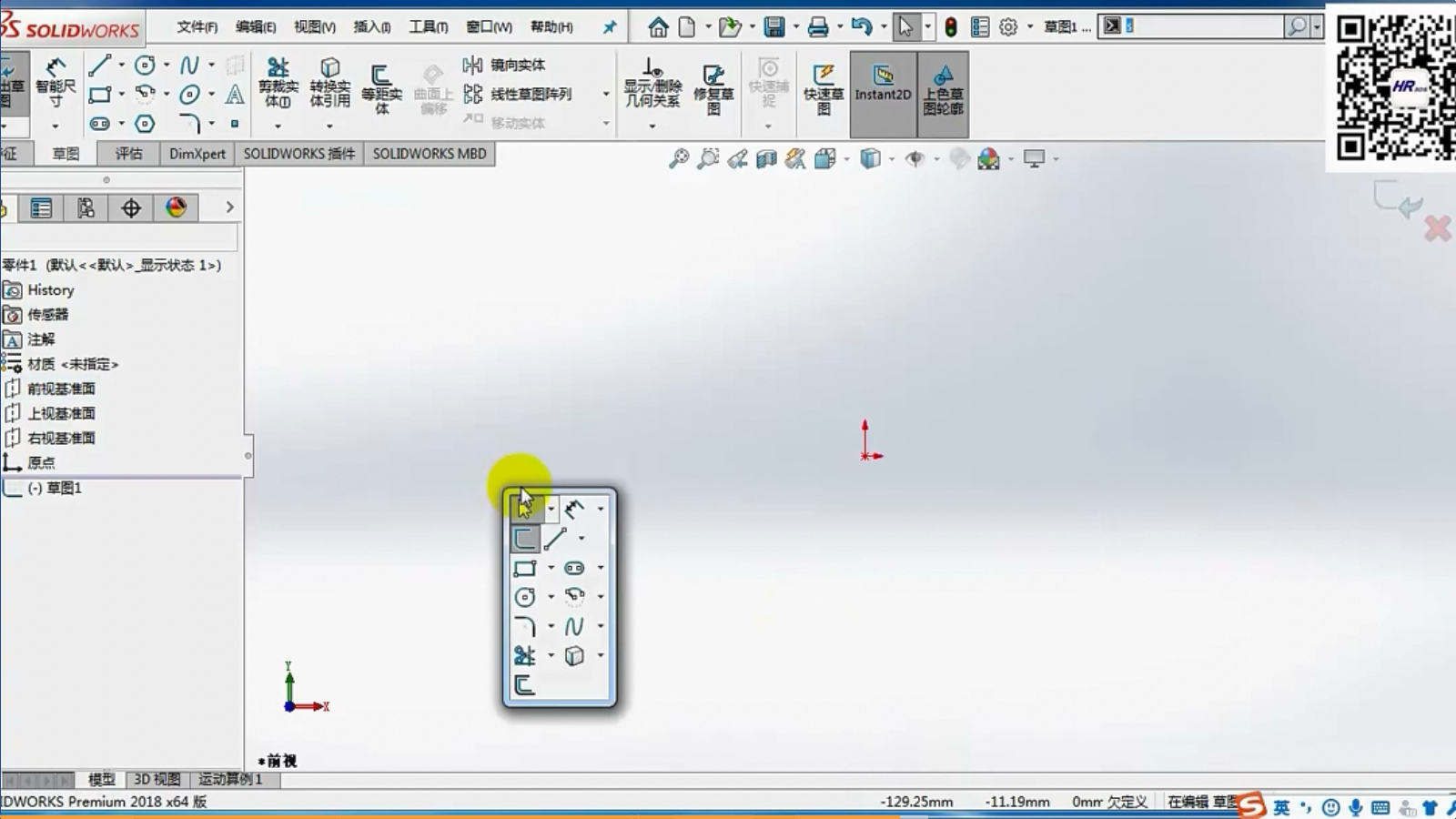

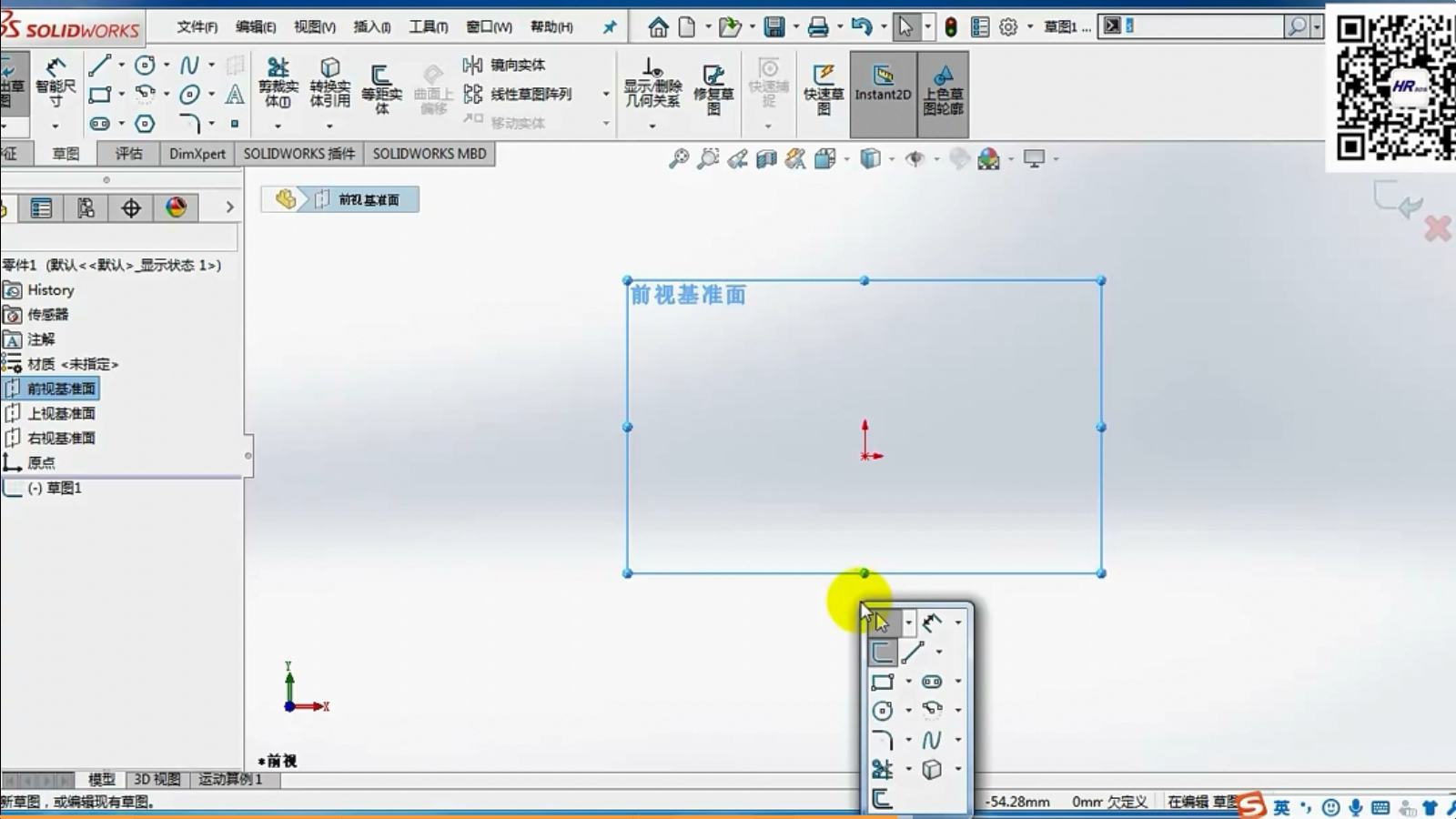

當進入SOLIDWORKS草繪狀態后，點擊鍵盤上的S鍵，軟件會自動調動出草繪中常用的一些功能命令，鼠標放置在哪個位置上，我們的對話框就會出現在哪個位置

這個時候再去點擊我們對話框中的功能命令就能調用功能，還能進行編輯

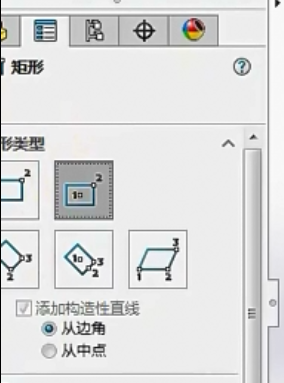

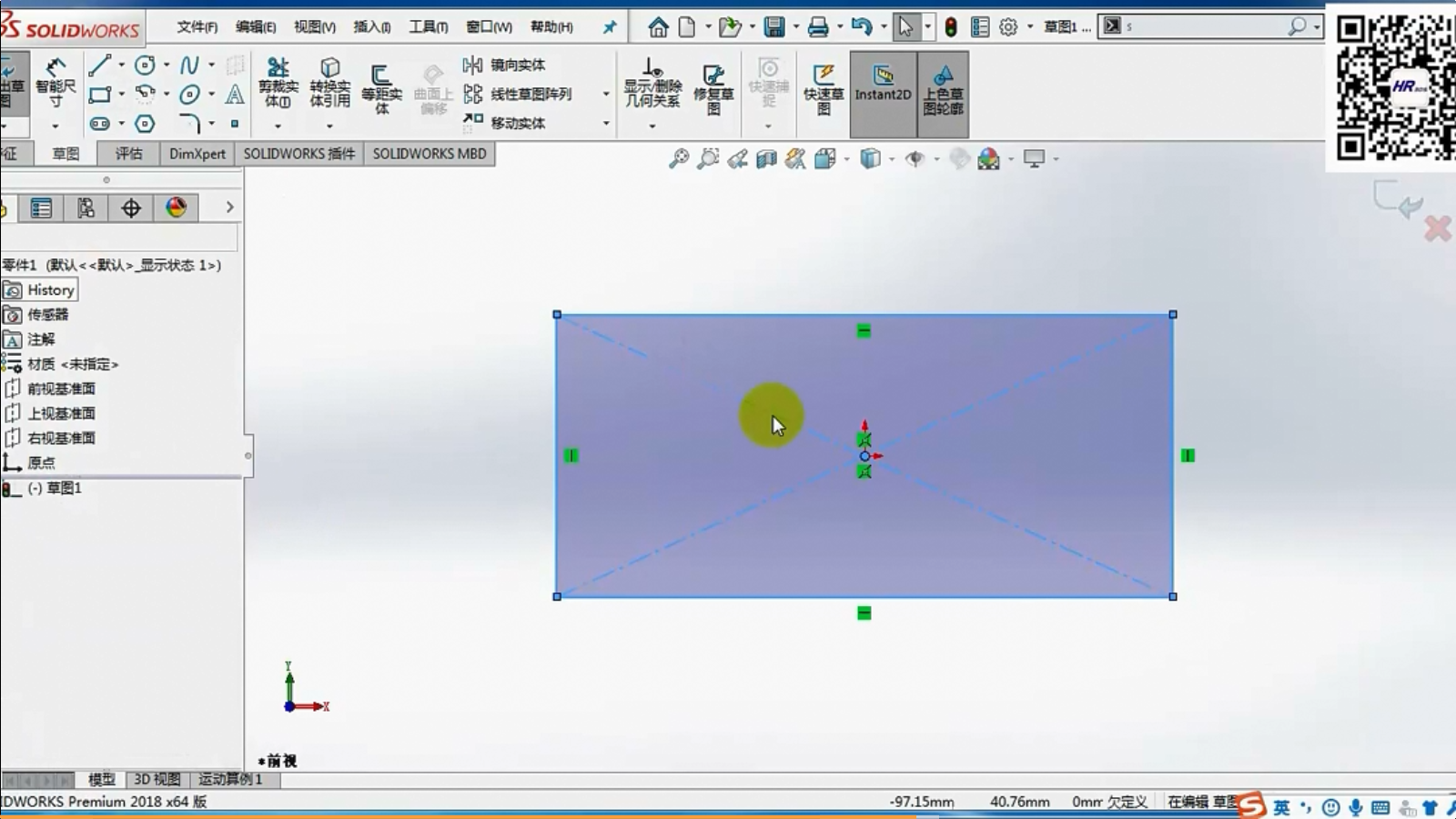

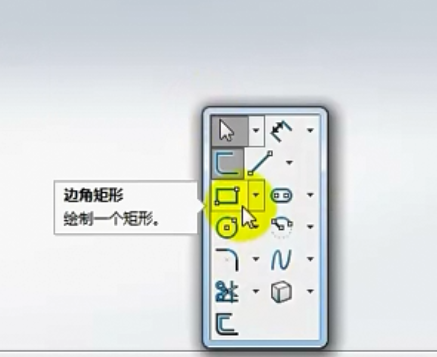

點擊功能“邊角矩形”，選擇“中心矩形”

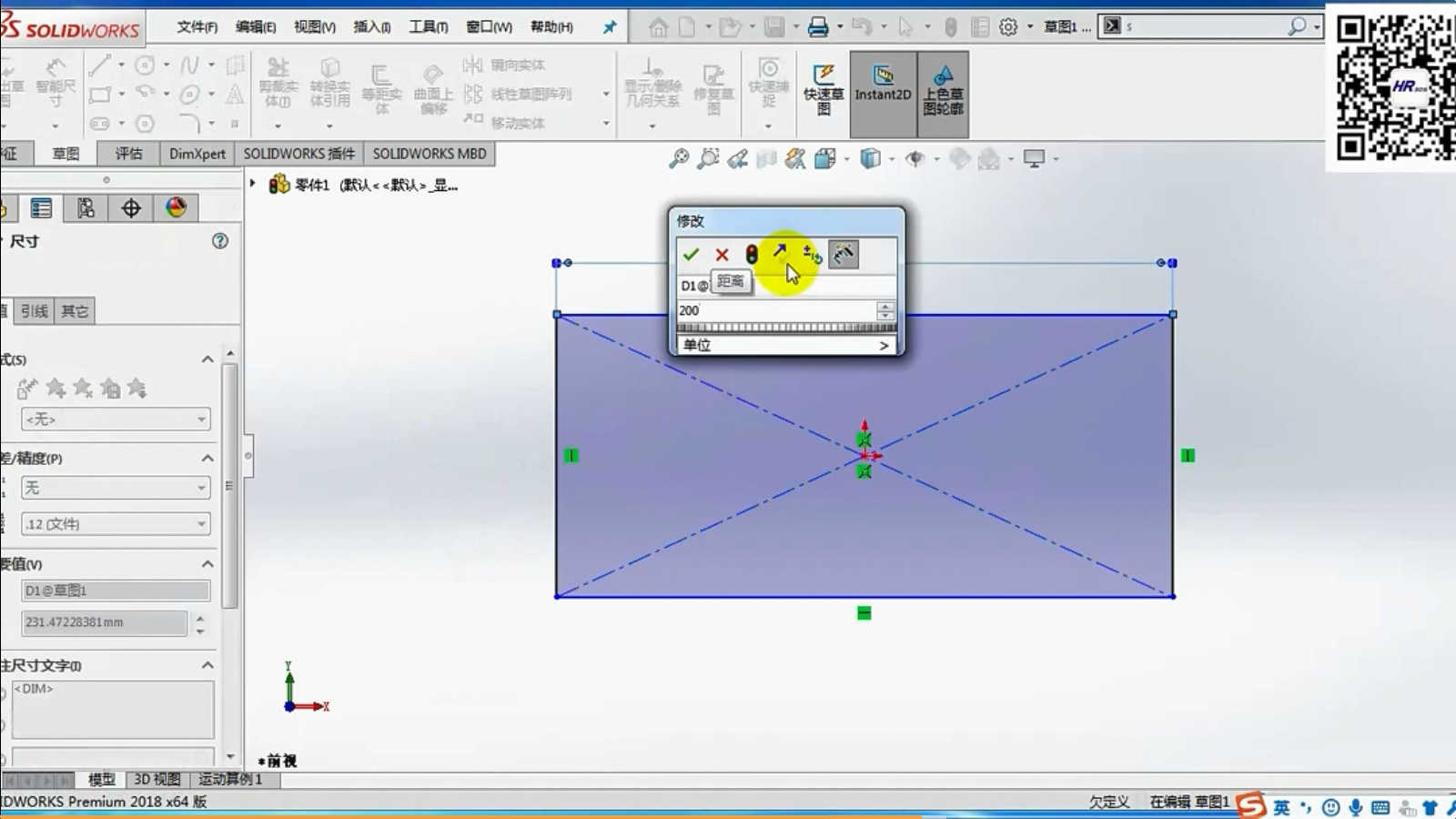

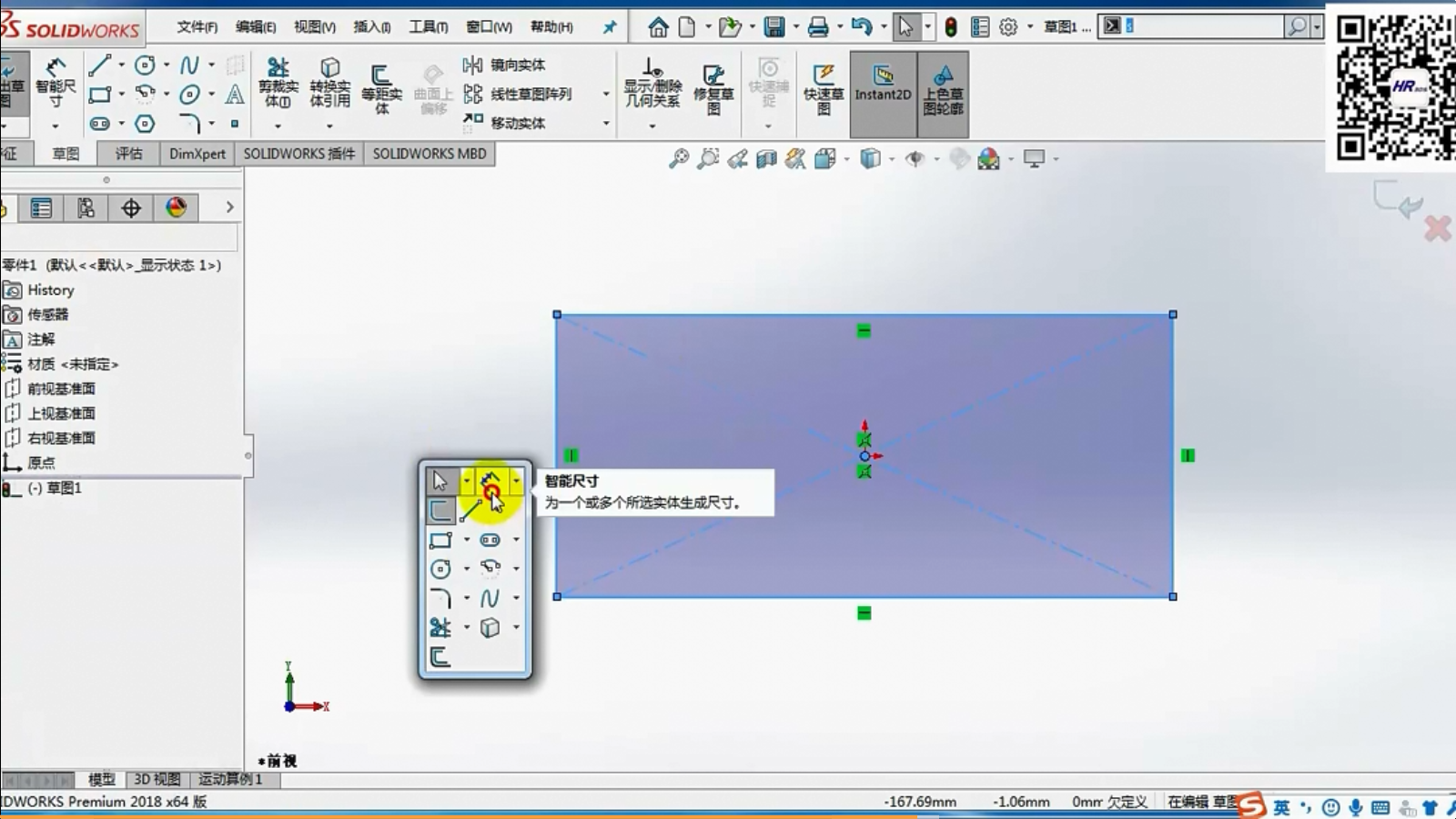

 同樣再次調用S鍵，做一個智能尺寸的標注

此時SOLIDWORKS的狀態欄顯示“完全定義”狀態

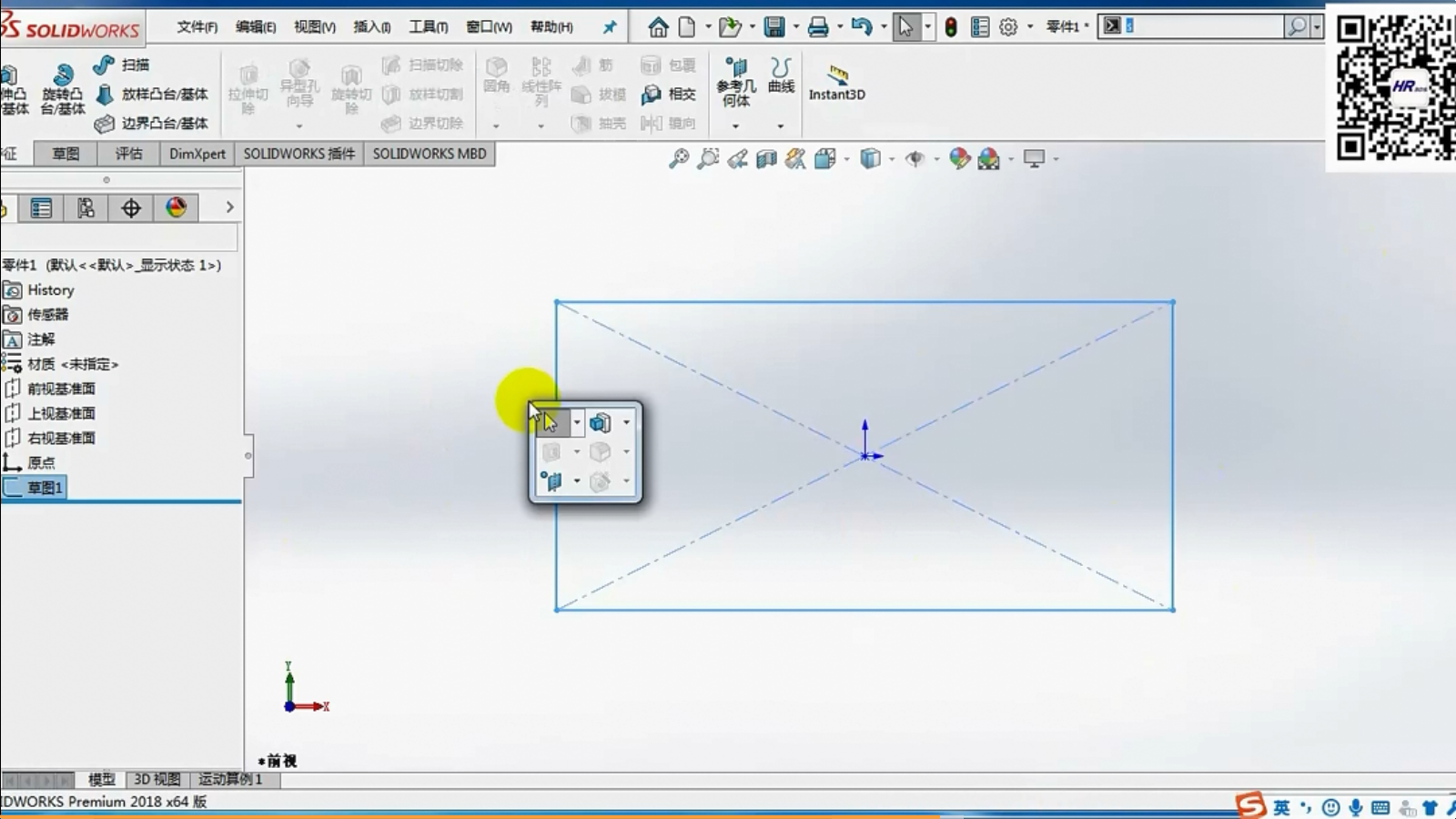

此時退出草圖狀態進入零部件特征狀態后，此時點擊“S鍵”，此時對話框彈出的命令與剛剛不同

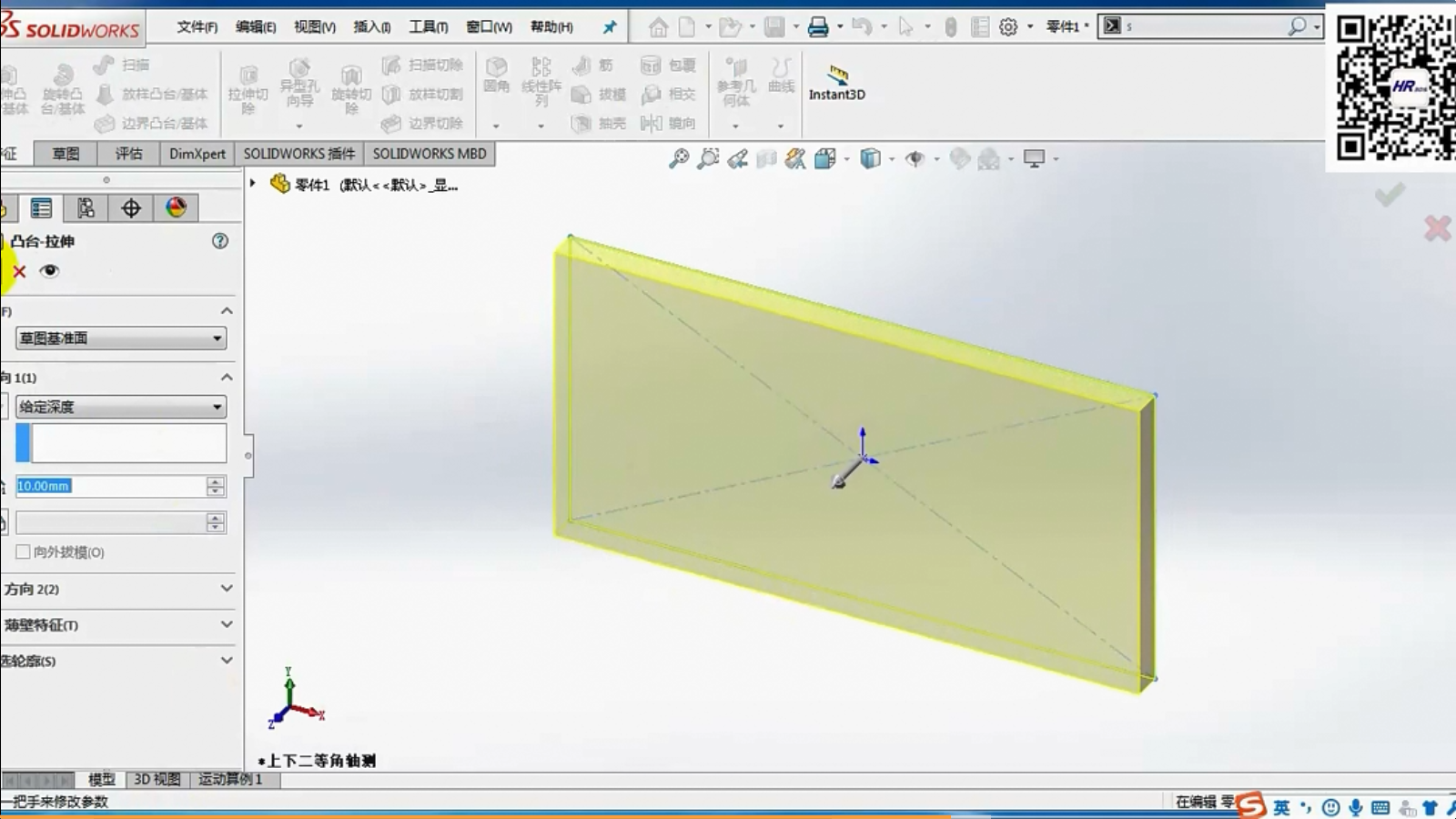

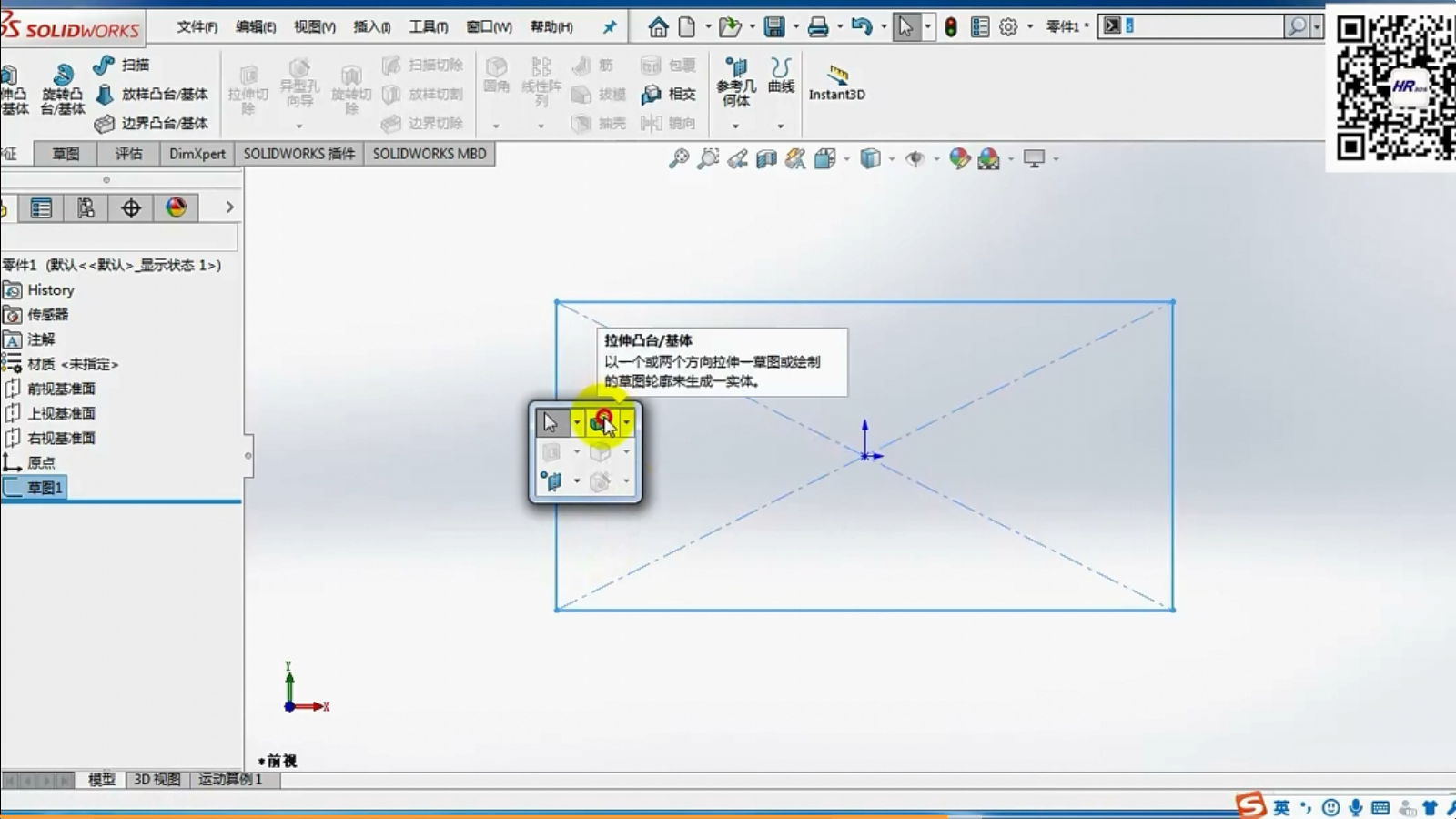

點擊“拉伸凸臺”，就可以對剛剛所繪制的草圖進行一個凸臺拉伸

協助SOLIDWORKS工程師更快地完成建模

SOLIDWORKS中“S鍵”里面的命令要如何去設置？

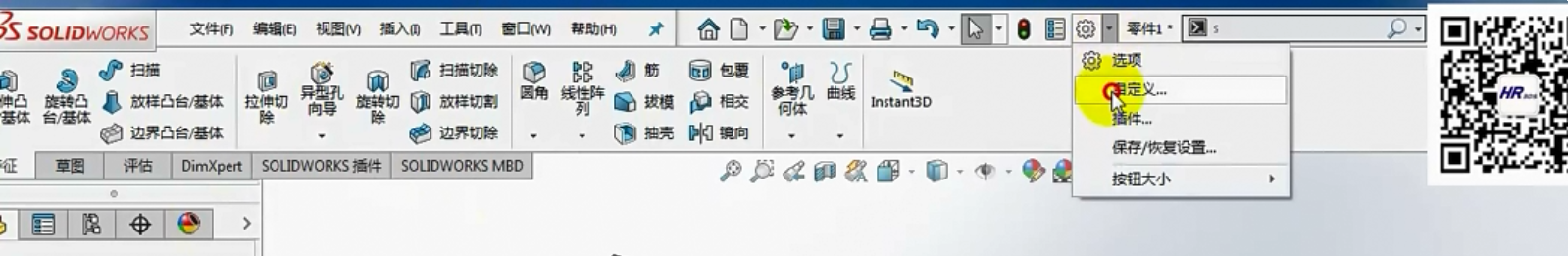

在SOLIDWORKS的工具欄當中“選項”-> “自定義”

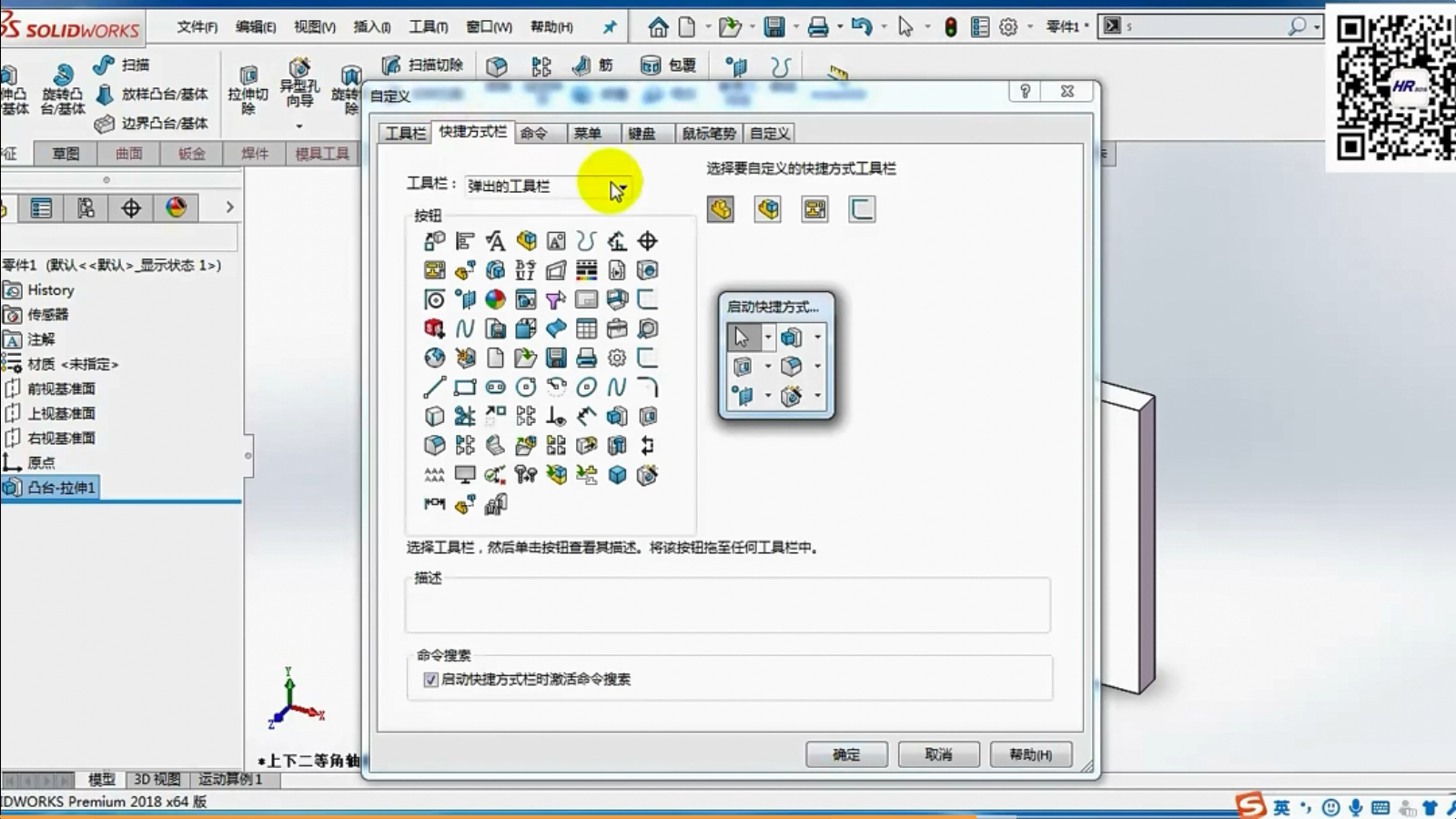

在彈出的對話框中點擊“快捷方式欄”

可進行選擇，按住左鍵進行選擇拖拽做修改，修改后點擊“確定”保存

SOLIDWORKS快捷鍵：Ctrl + （1-8）

Ctrl + （1-6）分別是我們各個視圖的顯示

Ctrl + 1 ：前視

Ctrl + 2 ：后視

Ctrl + 3 ：左視

Ctrl + 4 ：右視

Ctrl + 5 ：上視

Ctrl + 6 ：下視

最常用Ctrl + 7 和 Ctrl + 8

Ctrl + 7：等軸側

等軸側是最能顯示各個特征的視角

Ctrl +8：正視

當草繪基準面不會顯示正視時，按Ctrl + 8 讓草繪基準面正視于我們
