一， PDM概念知識

 PDM是一款以產品為中心，通過計算機網絡和數據庫技術，把生產過程中把所有與產品相關的信息和產品相關過程以及資源進行集成化的管理。它是幫助企業實現信息化集成的橋梁與樞紐，也是企業各部門的數據管理中心和流程管理中心。

二， PDM基礎功能模塊

隨著全球網絡計算機技術的發展和普及，企業傳統的管理方式逐漸在競爭中喪失自已的優勢，且這種趨勢在未來只會越來越大。 PDM系統則為企業提供了一種宏觀管理方式和控制所有與產品機關信息的機制。一般來說，PDM系統在企業級應用中具備以下基本功能：1，電子資料庫和文檔管理功能；2，產品結構和配置管理功能；3，查看與圈閱功能；4，工作流和設計管理功能；5，設計檢索和零部件庫功能；6，項目管理功能；7，電子協作功能；

以上功能可以概括為 PDM兩大模塊：一是產品數據生產過程的管理；二是如何進行有效存儲和管理，實現圖文檔的保密、共享、查詢、匯總、統計等；

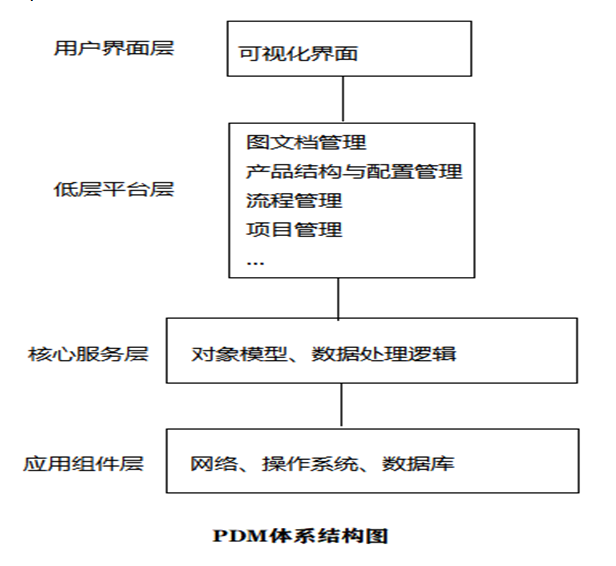

1， PDM系統體系結構

一個優秀的系統必須具備一個優秀的低層架構。 PDM系統無疑是優秀的，它采用CLIENT/SERVER（客戶端/服務器）體系結構和面向?qū)ο蟮姆椒ǎ瑢?shí)現產品全生命周期的管理，協調控制工作流程和項目進展。面向?qū)ο蟮姆椒?，?shí)現產品全生命周期的管理，協調控制工作流程和項目進展。

 使用這樣一樣體系架構，意味著用戶在使用PDM電子倉庫與文檔管理時對數據進行高效的存儲、檢索以及管理。因此電子倉庫與文檔管理為其他功能模塊提供低層的數據支持。PDM系統中的數據對用戶來說是透明的，所有在進行文檔管理與變更的同時也要對用戶進行權限控制 ，確保文檔的安全性。

2， 電子庫及圖文檔管理

PDM采用C/S架構決定了PDM系統在對于信息數據的安全管理上有更強的控制能力，在使用PDM后用戶的所有數據將會保存到電子庫中（服務器），并且會對用戶的每一次存取、修改進行記錄，避免用戶在未來想要追溯歷史版本時無從下手的情況。

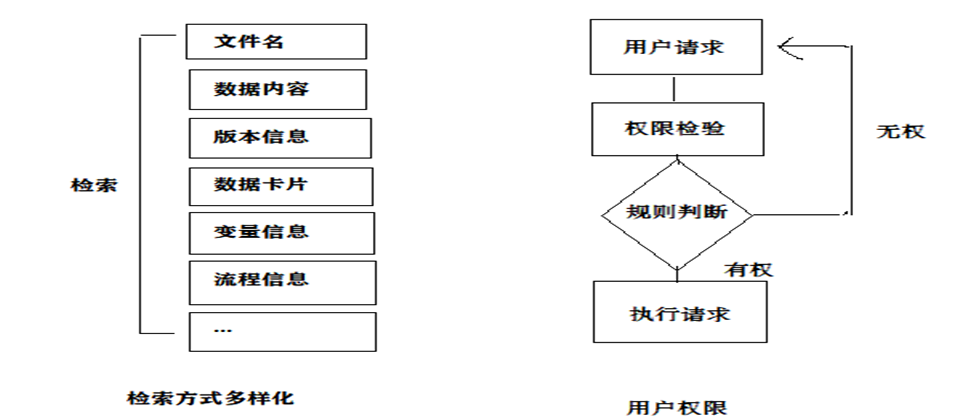

在PDM中，對歷史數據信息可以通過模糊查詢的方式輸入相應關鍵字進行檢索，無需用戶記住該數據的全部?jī)?nèi)容，值得一提的是PDM檢索的方式非常多樣化，方便用戶使用不同種類的檢索方式找到歷史文件。

對于計算機中存儲的文檔查詢，根據用戶的權限不同，可以查閱的文檔也不同。同樣的，PDM也會根據權限來判斷用戶是否具有對該文檔的編輯修改權力。通過設置操作權限來保護文檔的安全，擁有不同權限的用戶只能對其權限范圍內的文檔進行操作，保證了文檔存儲的安全性。

3， 產品結構與配置管理

PDM的核心內容之一便是產品的結構與配置管理，它以樹狀結構來表達產品零部件之前的層次關系。通過產品結構樹實現對產品信息的管理，結構樹上的每個節點都代表了一個零部件，可以通過建立零部件與其相關所有文檔的關聯指針，實現所有文檔數據都依附于每個具體的產品(產品結構樹)而存在。一個具體的產品結構樹對象包含了對象屬性、結構、描述、屬性文檔等等。在屬性文檔下又包含了具有版本屬性的文檔。而用戶則可以利用這些在PDM中自動生成單層/多層BOM、自動生成設計報表、自動輸出任意查詢。

4， 工作流程的設計和實現

作為PDM的核心內容之一，工作流程管理是對產品的整個形成過程進行控制 ，并使該過程在任意時間都可以被追溯。目前企業中通常認為PDM流程管理技術主要用于實現產品設計與修改過程的跟蹤志控制，包括工程數據的提交與修改、管理和監督、文檔的分布控制和自動通知等。不同用戶之間的數據流動以及在一個項目的生命周期內跟蹤所有事務和數據的活動。修改后的產品數據經提交、審批及最后登記成為新版本的產品數據。

在PDM中，以電子方式實現各工程數據的提交、審批和發放來實現工作流程的管理。當用戶進入自已的PDM工作界面時，如有審批任務，系統會自動提示來提醒用戶。通過PDM流程管理功能，用戶可以對產品形成過程中各種復雜的設計、更改和發放過種進行管理。

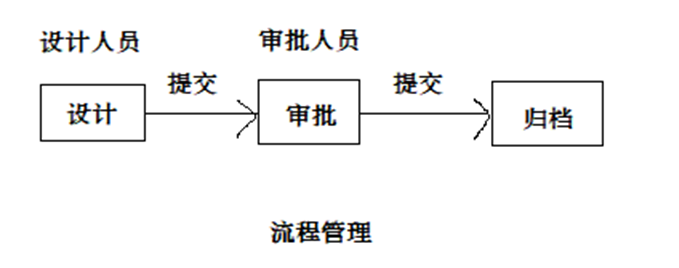

PDM采用可視化設計方法，用圖框表示節點，有向線段表示信息的流向，用屬性來定義節點和流程的相互關系，如將節點定義為設計人員、校對人員、審批人員等，將流程定義為提交、返回修改等，可視化設計流程的方法比較直觀，易于表達，具有較大的靈活性，企業也容易接受。上圖是一個簡單的設計流程，當用戶在設計節點時我們可以對他開放所以的編輯權限，方便用戶在此處可以自由的對該文件進行操作。而當用戶提交設計進入下一審批節點時，我們將只允許用戶查閱該文件，而無法對文件進行編輯，提交等操作。此時將只有處于審批組的成員才能對該文件做提交操作。

一般的工作流程管理包括審批流程和更改流程管理，具有傳送文檔、發送事件通知和接受設計建議等功能，能夠保留和跟蹤產品從概念設計、產品開發、生產制造直到停止生產的整個過程中的所有歷史紀錄，以及定義產品從一個狀態轉換到另一個狀態時必須經過的處理步驟。

5， 項目管理

PDM系統旨在對產品的所有數據信息與產品的過程信息進行管理，當用戶創建一個項目時，可以為該項目分配所有用戶的角色定義與操作權限。項目過程是一種面向過程管理方式，它通過管理項目的生命周期來進行全方位管理。

PDM旨在管理與配置項口實施過程中所涉及的進度計劃、人員、組織及其他的相關數據，同時對項目和活動的運行狀態進行實時監督與反饋，通過項目管理，可以了解一個項目從立項，啟動，計劃，執行，監控，結束到總結的全過程。項目管理的模型應包括項目和任務的描述、項目開發階段的狀態、項目參與人員、項目開發流程等。
